深埋长隧道不良地质探测
发布日期:2022-11-14 来源:原创 浏览:5113次

◆地空协同电磁探地技术

技术优势

●高效率:大功率电源车发射信号,无人机空中采集数据,每天可探测剖面长度10km

●大深度:探测深度可达2.5km

●适合快速选线勘察、深埋长隧道勘察

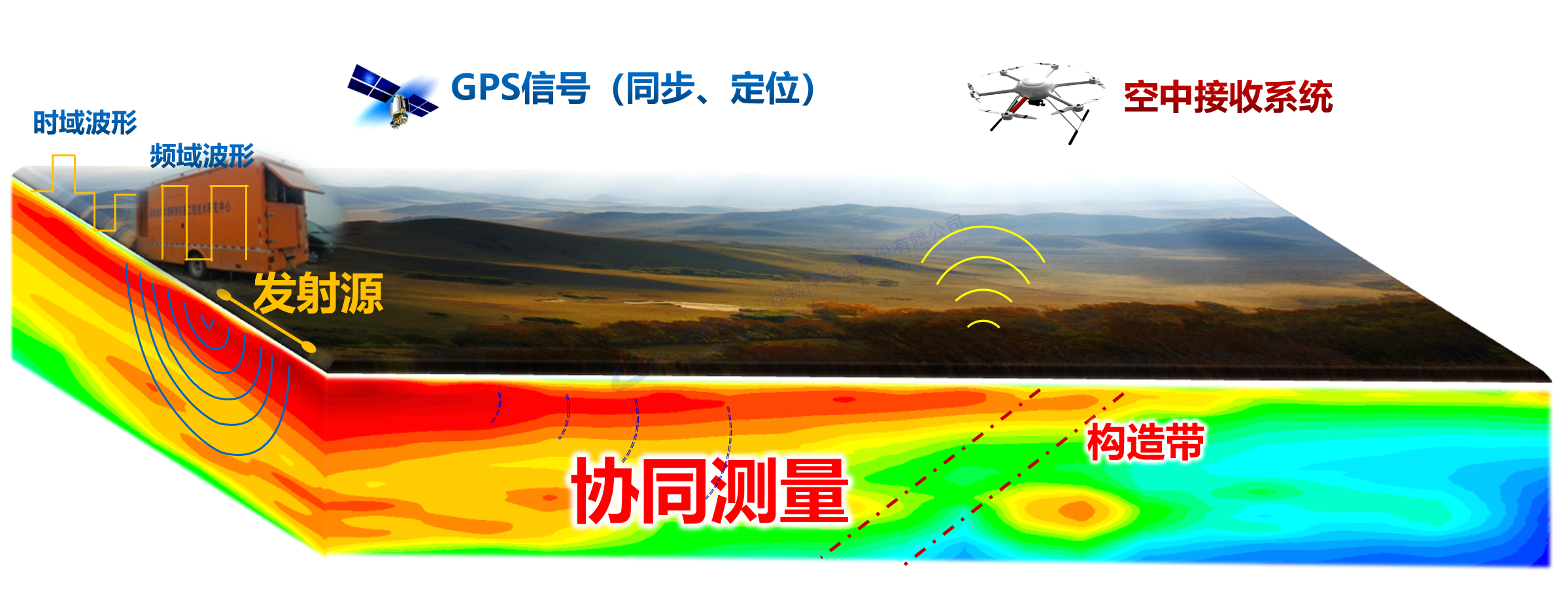

地空协同电磁探地系统工作原理图


◆大功率电测深成像技术

技术优势

●探测深:大功率供电(1200V电压)、长排列布置(4km),最大探测深度超过1km

●抗地形干扰:专利地形校正与三维成像算法,提高了探测精度

●适合深埋长隧道地下水、断层等不良地质的三维勘察,宏观判断突泥涌水、塌方冒顶灾害潜在风险段

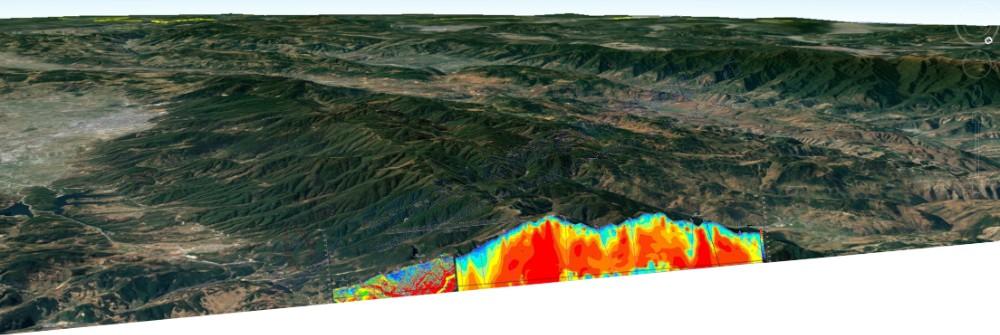

大功率电测深成像技术三维探测成果



◆案例:云南某高速公路特长隧道不良地质专项探测

云南某高速公路特长隧道,最大埋深1.3km,地形地质条件复杂。下图为大功率电测深成像技术专项探测结果。通过探测,新发现断层16条,富水段26处。经开挖跟踪验证,探测结果与揭露情况吻合。

说明:图中用不同颜色反映地下电阻率分布情况。红色、橙色和黄色区域为相对高电阻率区,代表岩体相对致密,完整性好,含水量小;蓝色为相对低阻区,代表岩体含水、松散破碎或风化程度高。
