隧道超前地质预报
发布日期:2022-11-14 来源:原创 浏览:4166次

地震波法隧道三维超前预报技术(AGI-T3)

技术优势

●专用仪器:自主研发的AGI-T3三维成像超前预报仪器,三维观测布置、三分量检波器无线采集、三维成像算法,可实现前方150m、周边50m范围地质情况三维成像

●专利算法:先进的“F-K”二维滤波方法和波速扫描对比分析算法,可有效提高岩体波速准确性和三维成像精度,为精准围岩分级提供定量参数

●三维成像:基于共反射面元偏移成像技术开发了高精度三维成像软件,实现了不良地质的三维可视化

●对软硬变化敏感:可准确预报断层破碎带、软弱夹层、溶洞敏感等不良地质


案例:超前预报技术服务中老国际铁路建设

中国-老挝国际铁路通道全长1000公里,是我国“一带一路”建设的重要基础设施。公司将综合超前预报技术应用于中老国际铁路建设,提前预判预警地质灾害,为施工安全、设计优化、施工进度提供了保障。目前已完成百余期预报工作,安全预报总里程10000余米。

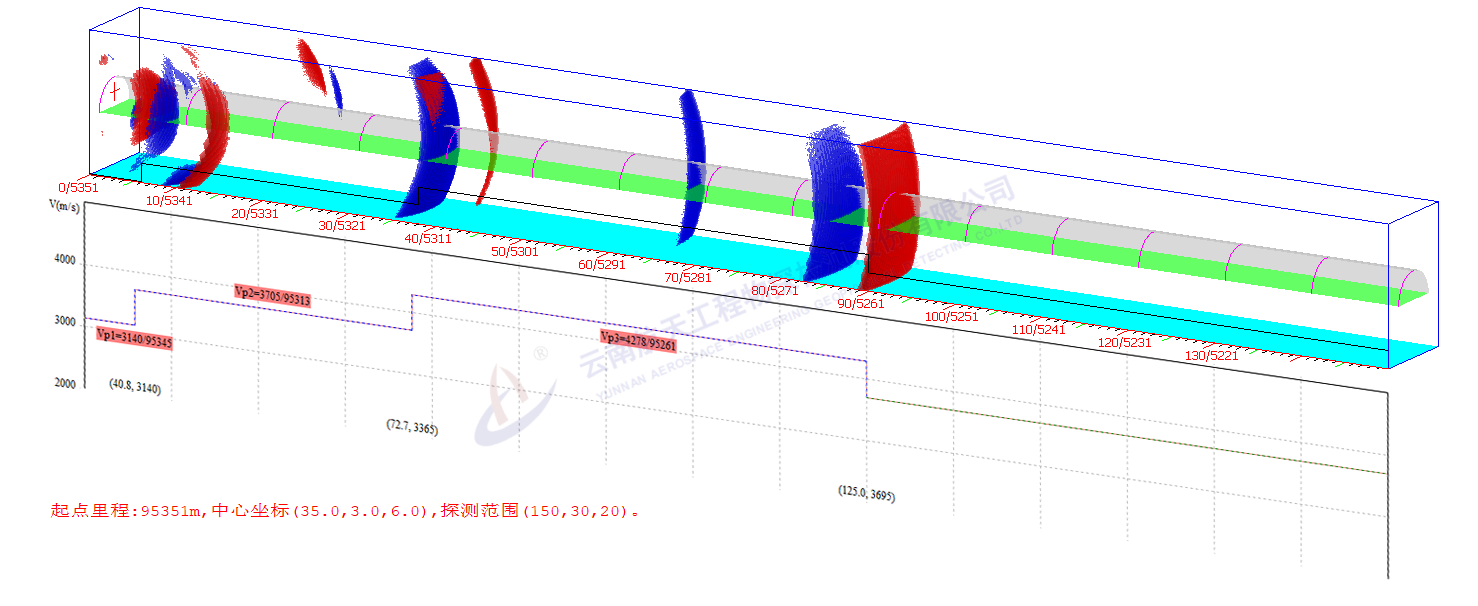

某隧道右幅出口超前预报结果

说明:图中上半部分为三维成像结果,红色蓝色为岩体软硬变化引起的反射界面,该图反应掌子面前方地质的变化情况及灾害体的分布、性质;下半部分为波速扫描分析结果,反应前方岩体波速分布情况,为判定围岩级别提供重要依据。



地质雷达三维超前预报技术(AGI-GPR3D)

技术优势

●专利算法:弱信号提取技术可将探测范围扩展到前方50m、周边30m

●专用软件:GPR3D超前预报建模软件,实现三维成像,精细分析

●对水敏感:可以准确预报富水区,预防突泥涌水灾害发生

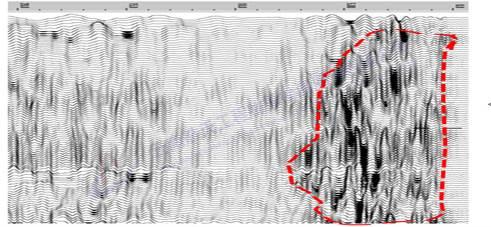

传统二维成果

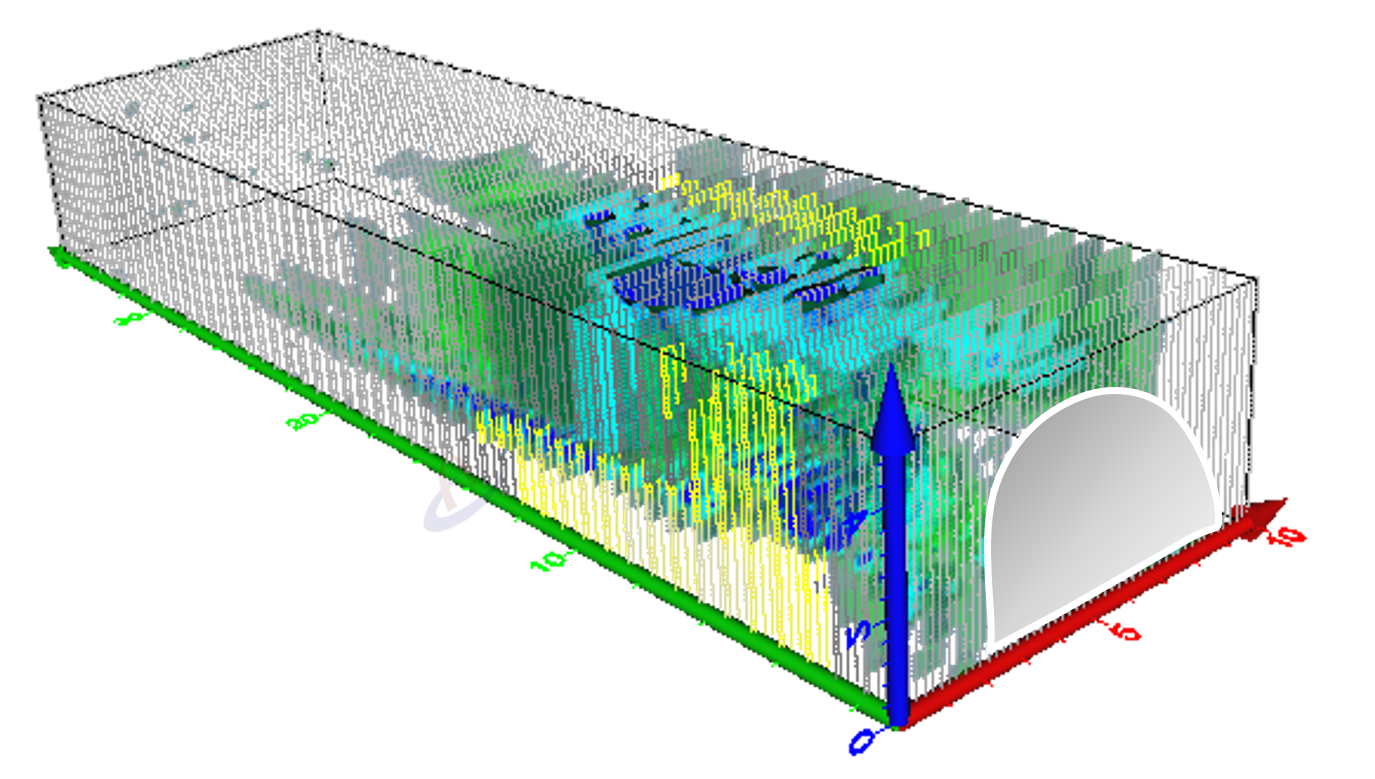

最新三维成果

说明:右图中深蓝色、蓝色为富水区,绿色为含水区,灰白色为干燥的围岩


案例:超前预报技术成功预警云南某高速公路隧道突泥涌水灾害

2017年7月27日,云南某高速公路隧道发生突泥涌水地质灾害,合计涌水量达4万方。公司利用先进的地质超前预报技术提前10天成功预测预警了该突泥涌水灾害,保障了施工人员安全。

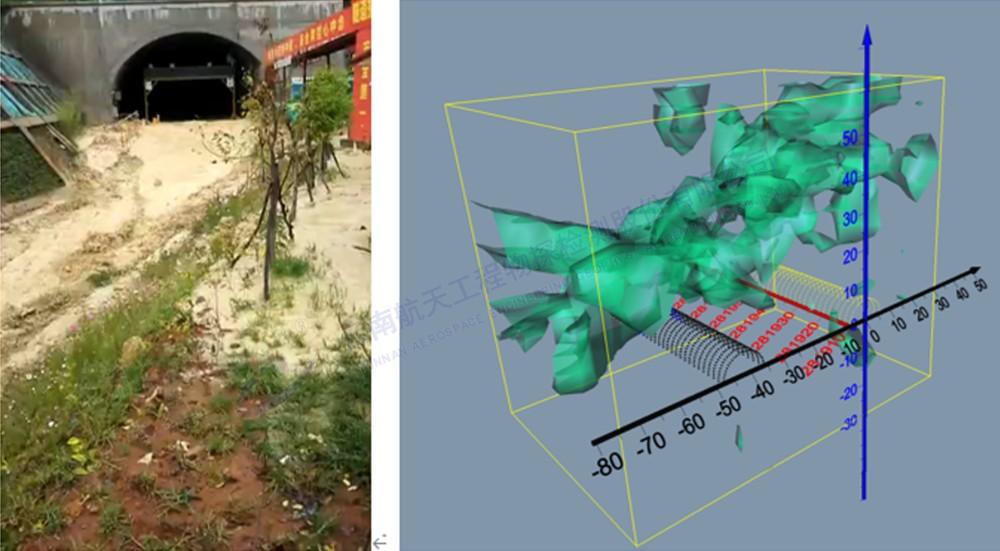

突泥涌水洞口&GPR3D探测结果

说明:右图下方黑色、黄色半环线为左右幅隧道位置,上方及前方绿色的代表富水区。
