隧道病害三维诊断
发布日期:2022-11-14 来源:原创 浏览:4474次

针对施工隧道塌方冒顶、突泥涌水,运营隧道渗漏水等病害,可采用地质雷达三维探测、三维高密度电法、地震成像等技术,实现隧道病害三维诊断,分析病害产生原因,为处治提供准确信息。


案例一:北方某隧道塌方专项探测

2017年9月,某在建高速公路隧道塌方,我公司利用综合三维超前预报技术探明了洞内坍塌堆积体范围、洞顶坍腔空间三维形态,为救灾、处治提供了重要依据。

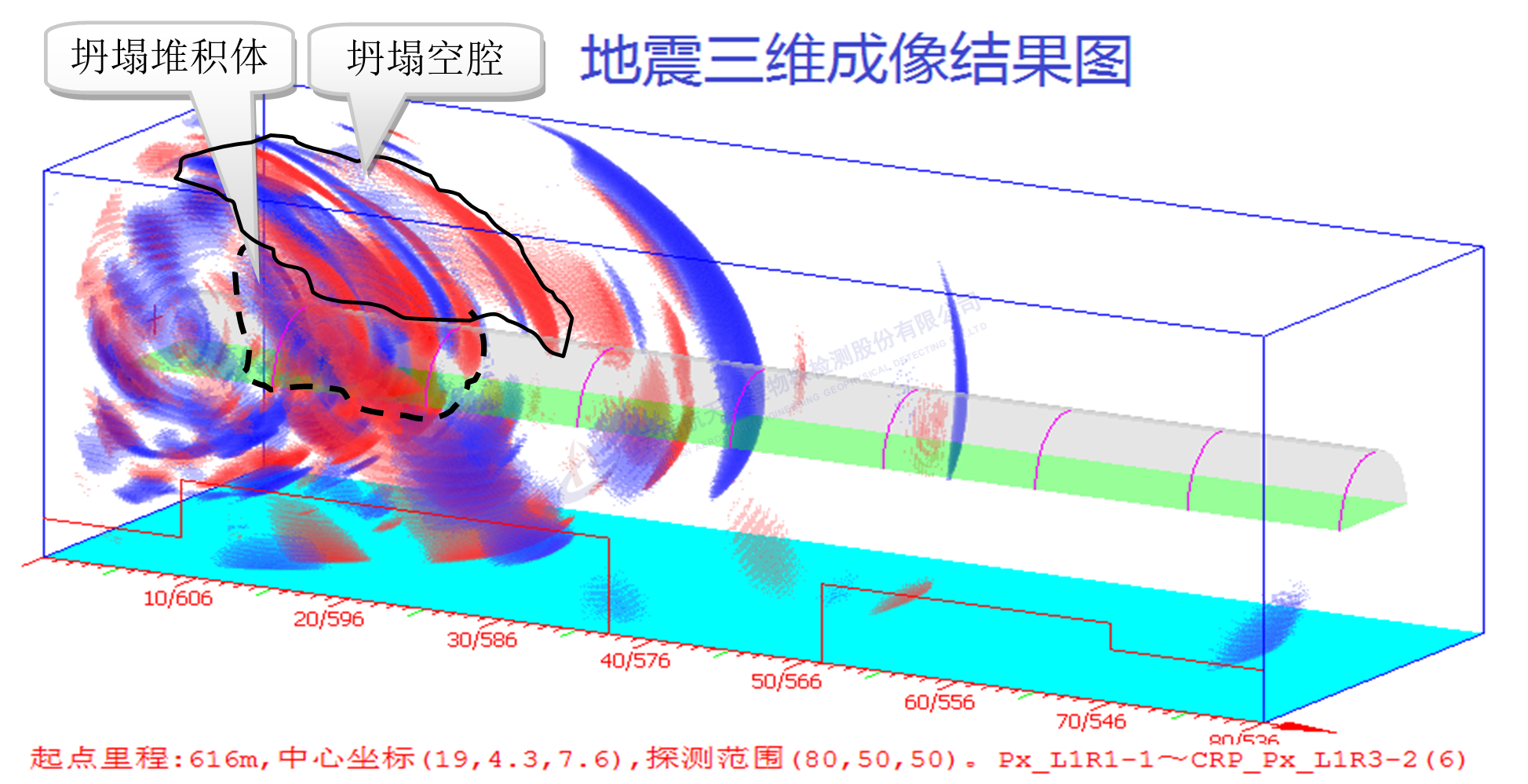

AGI-T3地震波法三维探测结果——宏观判断150m范围内灾害情况

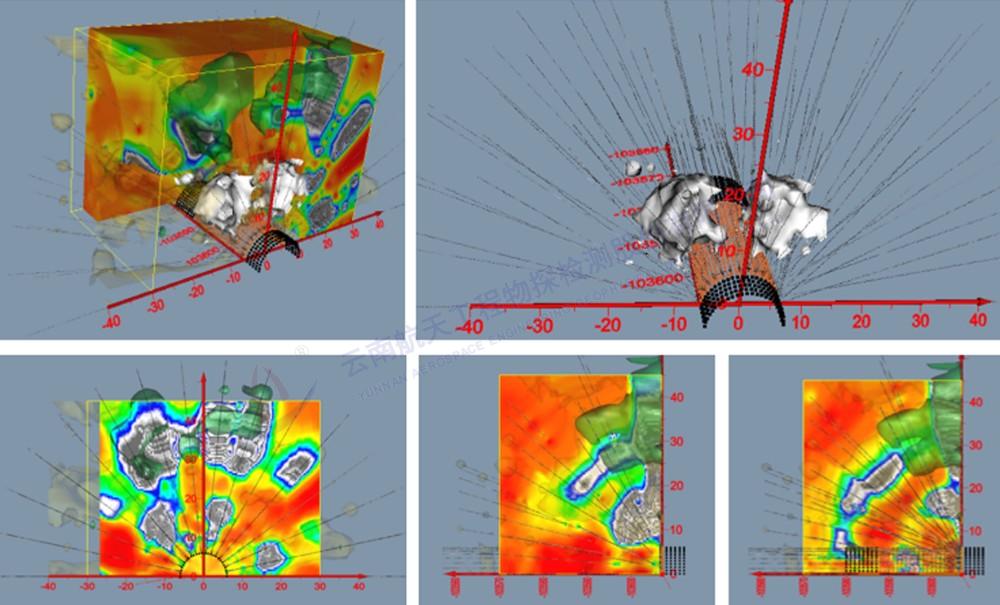

地质雷达三维探测结果——精细判断50m范围内隧道坍塌空腔规模


案例二:运营隧道渗漏水病害三维探测

2014年,某高速公路运营隧道发生渗漏水病害,我公司使用三维高密度电法技术、地质雷达三维探测技术查明了隧道所处区域地下水分布情况、隧道周边水体三维分布情况,为病害处治提供了技术支撑。

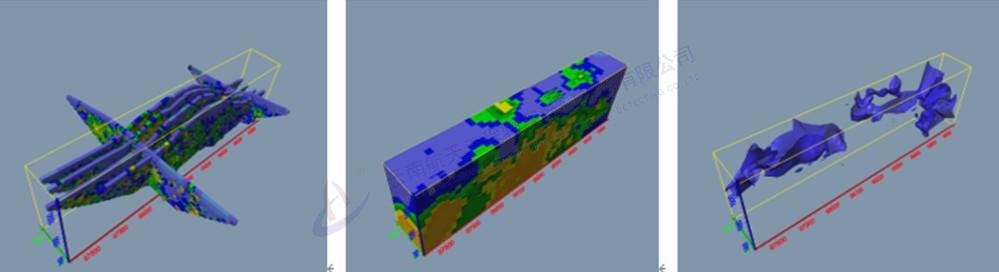

a.剖面空间位置        b.地下三维数据体        c.地下水三维分布

三维高密度电法探测结果——宏观判断隧道所处区域地下水分布情况



地质雷达三维探测结果——通过CT切片的形式精细反映隧道周边水体三维分布情况
